一、產品概述
4-72.B4-72、F4-72系列高效離心通風機是我公司引進先進技術基礎上研發的一種高效率低噪聲后傾式離心通風機。風機結構緊湊、安裝維修方便,廣泛應用于環保設備、除塵設備、涂裝設備、化工設備、工礦廠房等場所的通風換氣。可根據客戶要求配備防爆、變頻電機，生產B4-72系列防爆風機。
B4-72系列防爆風機規格從280、320、360, 400、450、500、560、600、630、710.800、900、1000、1120、1250. 1400、1600、1800、2000(按照客戶要求可定制特殊尺寸和更大型號)風機傳動方式分為: A、C、D、E 四種。
風機可制作成右旋和左旋兩種形式,出風口可以制作成0°、45° 、90° 、135° 、180° 、225° 、270° (具體參照風機方向選型圖參考)
二、B4-72系列防爆風機風機結構:
1、葉輪
葉輪采用后彎形單板葉片(激光下料和沖壓設備成型弧度工藝)，拼裝之后由機械手完成焊接，具有高效、低噪聲等優點,整體經過靜動平衡試驗，保證葉輪運轉的平衡精度。
2、機殼
機殼采用優質的鋼板焊接制成，機殼表面經過拋丸處理之后，采用防銹漆處理之后再進行油漆噴涂處理。
3、集風器
集風器為整體旋壓成型,具有噴嘴型曲線, 和葉輪高精度配合保證風機的性能。
4、傳動部
傳動部由軸承箱、軸承.主軸、 三角帶(聯軸器)傳動系統組成。軸承箱為我公司開模定制(帶有恒康標志)，與市場軸承箱結構存在差異，避免了長期使用后漏油現象發生。
傳動部分可選配國產(進口)軸承及機油(油脂)潤滑。風機配用皮帶輪可選固定式或者錐套式帶輪(方便拆卸),三角帶可選配國內優質品牌或者進口。
5、底座
底座采用型鋼焊接而成，配用橡膠或者彈簧減震器進行防震設計，也可以制成彈簧雙底座形式，美觀大方、結構緊湊穩定。
風機根據客戶的要求可配檢修口、排水閥、風門調節閥、進風口法蘭變徑.消音器等。風機配套電機可根據客戶要求配套YE3(高效節能電機),公司正常配套YE2系列高效電機，不同客戶使用場合要求可配變頻電機、防爆電機、防爆變頻電機等。

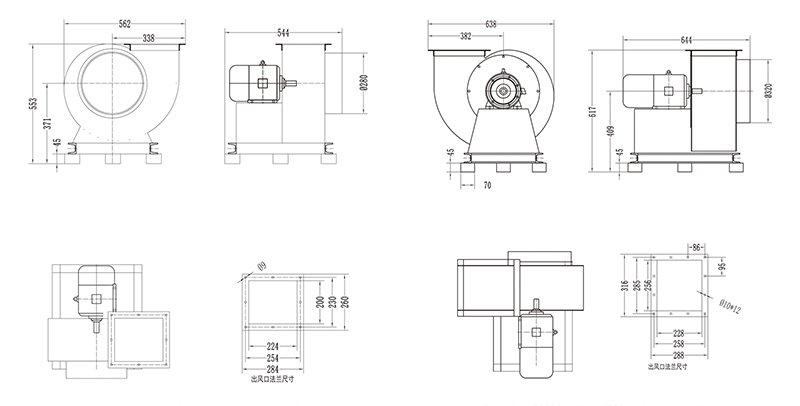

4-72、B4-72、 F4-72系 列離心通風機安裝及外形尺寸

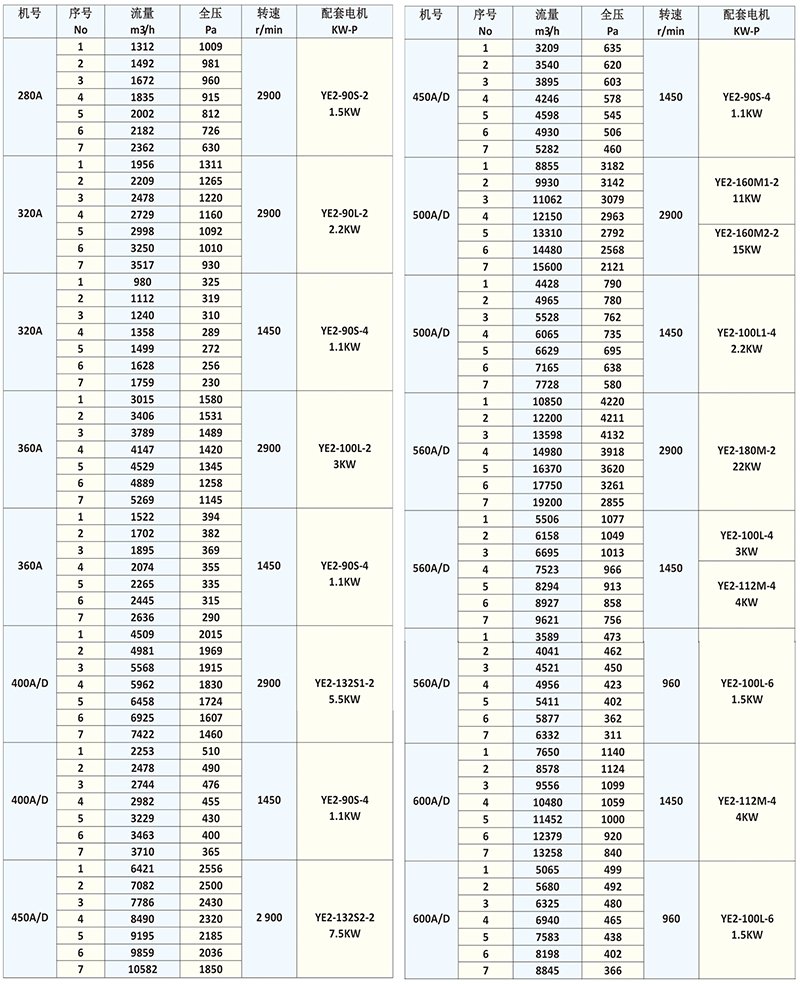

B4-72系列防爆風機參數表
