產品介紹:
一、風機的的用途

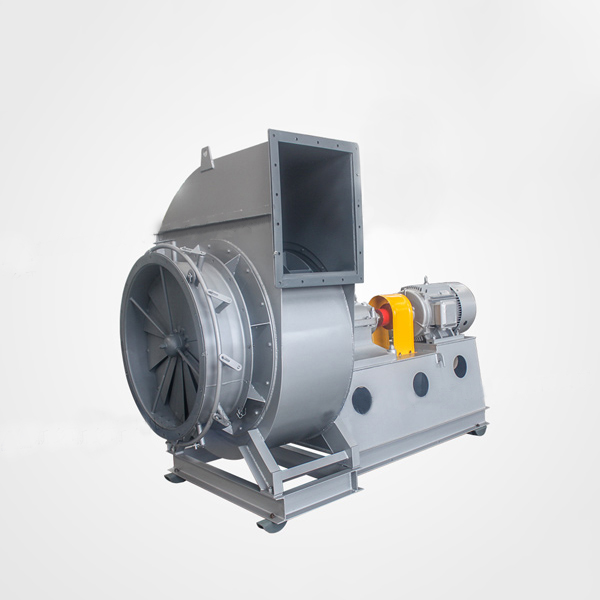

GY6-41型鍋爐離心通、引風機,是為適應燃用各種媒質并配有消除塵煙裝置的0.5t/h--10t/h工業鍋爐而設計、高全壓效率高于80%的新系列低噪聲風機,凡進氣條件相當,性能相通均可使用。
二、風機的特點
GY6-41系列離心風機,是鍋爐通、引風機的換代產品。
GY6-41系列通風機所用的設計方法:選擇合適的風機型式,合理的風機工況,優選流型,合理組織氣源,精心設計葉型,增大風舌間隙,適當降低風機轉速,改進蝸殼設計,凈化來流及盡量減少二次流損失等設計原則,采用有限差分法計算進風口和葉輪輪蓋型線,并以葉輪進口處氣流順暢均勻作為優化判據進行了風口優化設計。再結合原有的風機葉輪、蝸殼等優化設計方法,綜合葉輪、蝸殼、進風口三者一體化的優化設計程序,得出氣動略圖曲線,實踐證明,它既能保證風壓、風量,又能保證較高的效率、較低的比噪聲和較小的風機尺寸。
三、風機的型式
1、風機的傳動方式為: A式--電機直聯傳動 C式--皮帶輪傳動 D式--聯軸器傳動
2、引風機一般可制成順時針和逆時針旋轉兩種型式。
3、出風口位置以機殼的出風口角度表示。
四、風機的結構
通、引風機均由葉輪、進風口、機殼等部件組成。軸承箱為整體結構,機油潤滑冷卻,懸臂式支撐,皮帶輪、聯軸器在軸承外側。引風機采用C式或D式傳動,8.5號以下鍋爐鼓風機采用A式傳動。 引風機應配裝調節門。 風機葉輪,采用后傾式圓弧葉片,輪蓋為弧錐型曲面與流線型進風口搭接組合全部采用模具沖壓工藝,使風機機油氣動性能好,不易積灰、噪聲低、質量穩定等優點。
風機主要由葉輪、機殼、調風門、傳動部分、進風口組成。
(1)葉輪由數片葉片、曲線型前盤和平直后盤組成,均采用鋼板制造。葉輪經過動平衡校驗,空氣動力性能良好、效率高、噪聲低、運轉平穩。
(2)機殼均采用鋼板焊接而成的蝸旋體。
(3)一般風機都帶有調風門,是用來調節風機風量大小的裝置,從而使風量、風壓調至鍋爐運行狀態。
(4)傳動部分由主軸、軸承箱、聯軸器或皮其中之一盤組成。主軸用優質鋼精制而成,軸承為滾動軸承。軸承箱內有足夠容積,以放置冷卻油,并有油位批示器,以保證正常運行。

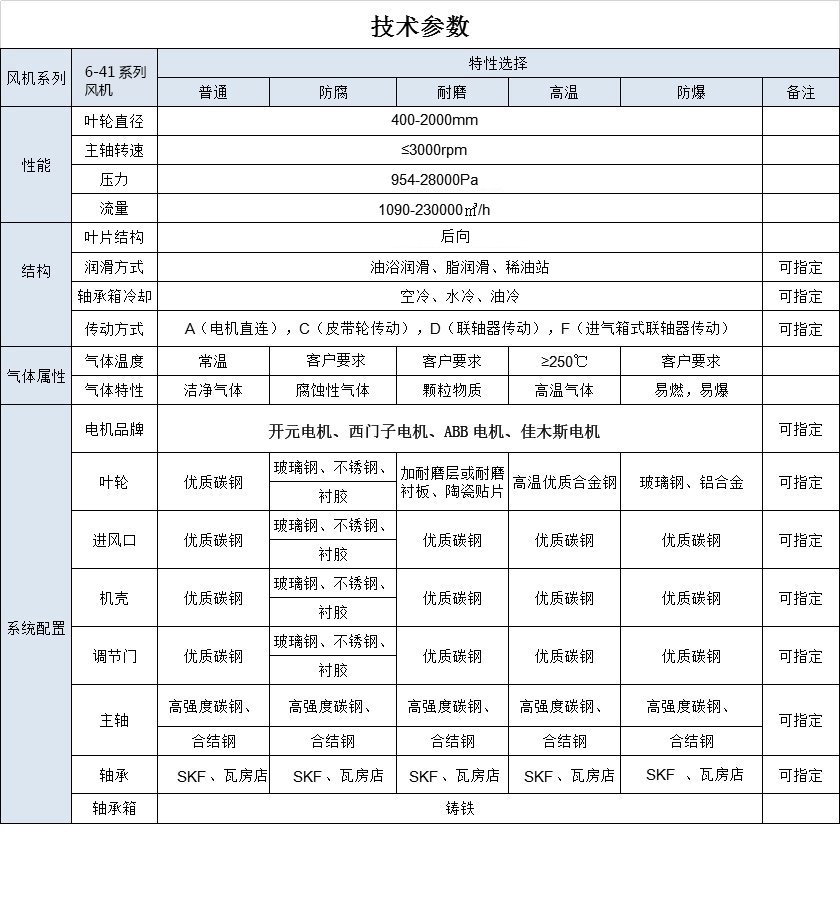

參數規格如下:
型號參數表
機號 | 轉速 | 全壓Pa | 風量m3/h | 電機功率kw |
2.5A | 2800 | 451-1155 | 1043-403 | 0.55 |
3.3A | 2825 | 954-1936 | 2301-1090 | 1.1 |
5.4A | 1420 | 994-1254 | 4358-2130 | 3 |
6.4A | 1440 | 1436-1811 | 7358-3596 | 5.5 |
7.1A | 1400 | 1697-2270 | 10354-5349 | 7.5 |
8.5A | 1470 | 2535-3391 | 18137-9369 | 18.5 |
3.55C | 2950 | 588-1448 | 2962-841 | 1.5 |
4C | 3450 | 1893-2676 | 3996-1355 | 3 |
4.5C | 2925 | 1667-2327 | 4970-2317 | 4 |
3250 | 2058-2873 | 5522-2574 | 5.5 | |
5.4C | 2600 | 2002-2604 | 7980-3900 | 7.5 |
2900 | 2491-2400 | 8901-4350 | 11 | |
7.1C | 1915 | 1859-2487 | 13770-7113 | 11 |
2100 | 2236-2991 | 15100-7800 | 15 | |
2200 | 2454-3283 | 15819-8171 | 18.5 | |
9C | 1750 | 2495-3338 | 25630-13239 | 30 |
1640 | 2191-2931 | 24019-12407 | 22 | |
1965 | 3145-4208 | 28719-14866 | 37 | |
10C | 1600 | 2575-3444 | 32144-16604 | 37 |
11.2D | 1480 | 2764-3697 | 41773-21578 | 45/55 |
