產品中心
青島德弘利機械有限公司可提供多行業用鍋爐風機,具有耐磨損、效率高、噪聲低、氣體流動穩定性好、高效區范圍寬、結構緊湊、維修方便等特點。風機產品型號全。風機產品的材質、風量,壓力等都可根據您的要求定制,您如果不清楚需要風機的型號,可以撥打18866391185,說明您的要求,或者使用環境。
一、產品介紹:

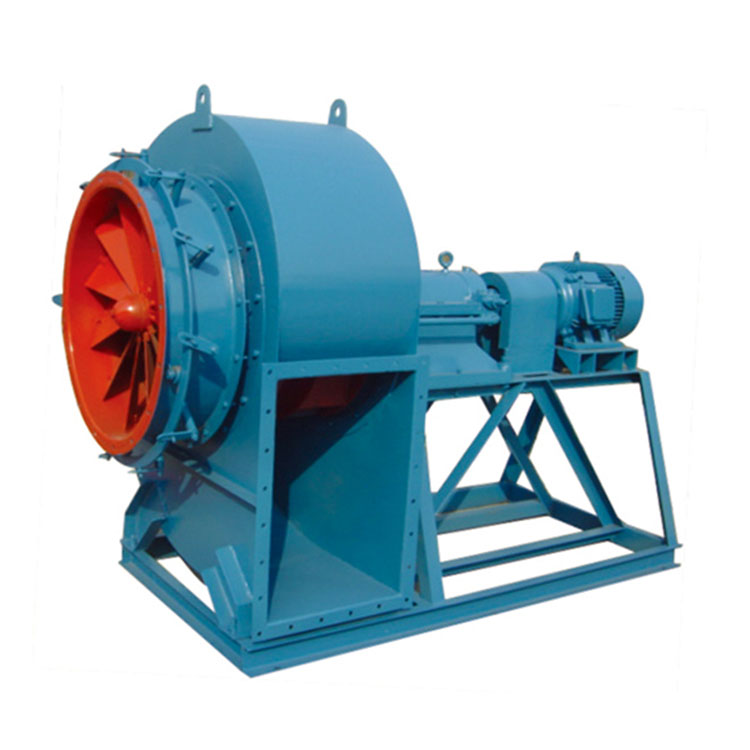

G、Y4-73型鍋爐離心通、引風機適用于火力發電廠中2-670噸/時蒸氣鍋爐的通風、引風系統。在無其它特殊要求時,G4-73鍋爐風機亦可用于礦井通風及一般通風。通風輸送的介質為空氣,最高溫度不得超過80oC;引風機輸送的介質為煙氣,最高溫度不得超過250oC;在引風機前,必須加除塵裝置,以保證進入風機的煙氣中含塵量盡量少,根據一般電廠使用情況,除塵效率不得低于85%。
二、產品型號規格:
G、Y4-73系列通風機與引風機制成單吸入式,有12個機號。每種風機可制成右旋和左旋兩種形式、從電動機一端正視,如葉輪順時針旋轉稱右旋風機,以“右”表示;逆時針旋轉稱左旋風機,以“左”表示。風機的出風口位置以機殼的出風口角度表示。風機的傳動方式為D式,電機與風機連接均采用彈性聯軸器直連傳動。風機主要由葉輪、機殼、進風口、調節門及傳動部分等組成。葉片由12片后傾機翼斜切的葉片焊接于弧錐形的前盤與平板形的后盤中間。機殼用普通鋼板焊接成蝸形殼整體,對引風機蝸形板做了適當?shù)募雍?,以防磨損。進風口做成收斂式流線型的整體結構,用螺栓固定在風機入口側。調節門是風機的附件,用以調節風機的流量,調節門由花辨形葉片組成,軸向安裝在進風口前面。由于采用了外部轉動結構,轉動靈活方便。
機號:8D~16D流量:15900~169000m3/h轉速:580~1450r/min,全壓:431~4658Pa功率:5.5~315KW
機號 | 轉速r/min | 流 量m3/h | 全 壓Pa | 電機型號 | 功率KW |
8D | 1450 | 16900-21100 | 1265-1285 | Y160M-4 | 11 |
8D | 1450 | 23200-31500 | 912-1236 | Y160L-4 | 15 |
9D | 1450 | 24000-44800 | 1147-1618 | Y180L-4 | 22 |
9D | 960 | 15900-17900 | 706 | Y132M2-6 | 5.5 |
9D | 960 | 19800-29700 | 500-706 | Y160M-6 | 7.5 |
10D | 1450 | 33100-49400 | 1863-2010 | Y225S-4 | 37 |
10D | 1450 | 53500-61600 | 1422-1745 | Y225M-4 | 45 |
10D | 960 | 21800-40700 | 628-883 | Y160L-6 | 11 |
10D | 730 | 16600-18700 | 510 | Y160M1-8 | 4 |
10D | 730 | 20800-31000 | 363-500 | Y160M2-8 | 5.5 |
11D | 1450 | 43900-54700 | 2402-2432 | T250M-4 | 55 |
11D | 1450 | 60100-81800 | 1716-2344 | Y280S-4 | 75 |
11D | 960 | 29100-54200 | 745-1049 | Y200L1-6 | 18.5 |
11D | 730 | 22200-33100 | 579-618 | Y160L-8 | 7.5 |
11D | 730 | 35800-41300 | 431-530 | Y180L-8 | 11 |
12D | 1450 | 57200-85400 | 2687-2883 | Y280M-4 | 90 |
12D | 1450 | 92500-107000 | 2040-2510 | Y315S-4 | 110 |
12D | 960 | 37800-42400 | 1265 | Y200L2-6 | 22 |
12D | 960 | 47000-70300 | 892-1245 | Y225M-6 | 30 |
12D | 730 | 28700-35800 | 726-735 | Y180L-8 | 11 |
12D | 730 | 39400-53500 | 520-706 | Y200L-8 | 15 |
14D | 1450 | 90500-169000 | 2795-3942 | Y315M1-4 | 200 |
14D | 960 | 60000-82000 | 1667-1726 | Y280M-6 | 55 |
14D | 960 | 89500-113000 | 1226-1598 | Y315S-6 | 75 |
14D | 730 | 45500-51700 | 1000 | Y225M-8 | 22 |
14D | 730 | 56700-84800 | 706-990 | Y250M-8 | 30 |
16D | 960 | 90000-134000 | 2098-2255 | Y315M2-6 | 110 |
16D | 960 | 145000-168000 | 1598-1961 | Y315M3-6 | 132 |
16D | 770 | 68200-85000 | 1285-1304 | Y280M-8 | 45 |
16D | 770 | 93500-127000 | 922-1255 | Y315S-8 | 55 |
16D | 580 | 54200-101000 | 588-824 | Y315S-10 | 45 |
