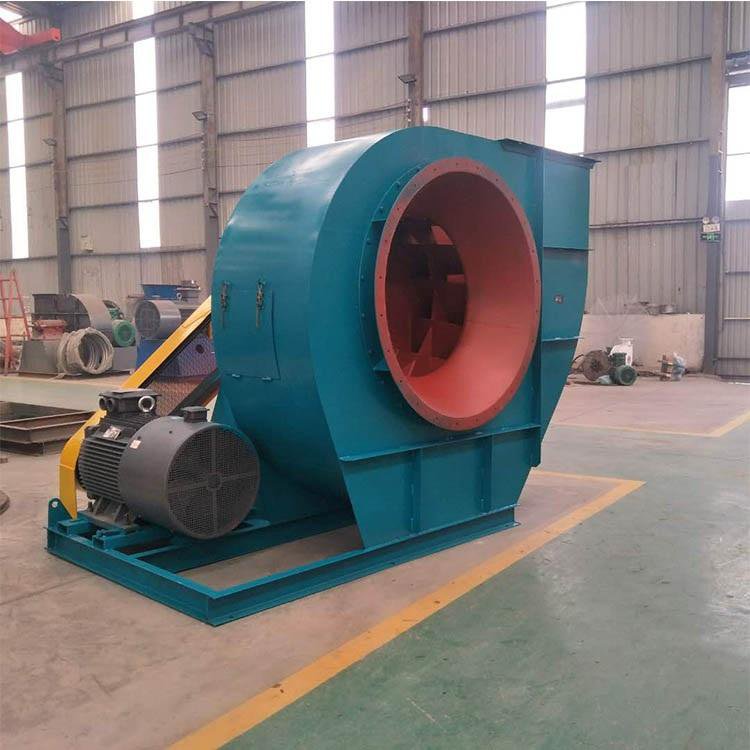

探究G6-48、Y6-48鍋爐離心通引風機的秘密
發布時間：2020-03-14 15:00
1、 用途 青島德弘利風機生產廠家生產的G6-48、Y6-48型鍋爐通引風機適用于火力發電廠中蒸汽鍋爐的通引風機系統，G6-48在無特殊要求時也可以用于一般通風使用。通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，最高溫度不得超過250℃。引風機前必須加裝除塵裝置，以保證進入風機的煙氣中含塵量盡量的少。根據一般電廠使用的情況，除塵效率不低于85%。通風機與引風機可制成單吸入型式，機號有№13-22。
2、 結構特征 風機主要由葉輪、機殼、進風口、傳動組、調節門等組成。（1） 葉輪 有10個材料為16Mn的后傾圓弧葉片焊接于錐形輪蓋與平板形輪盤中間，經動平衡校正，因此運轉穩定。（2） 機殼 機殼是用普通鋼板焊接而成的蝸形體，機殼兩外側焊有加強筋，從而使機殼有較好的剛性，機殼做成三開式或兩開式，并留入孔門。（3） 進風口 制成收斂式流線形的整體結構，用螺栓固定在機殼上，主軸由優質鋼板制成，并經超聲波探傷，故質量可靠。軸承箱成半開式，采用雙列球面滾子軸承，用稀油潤滑。軸承的冷卻方式為水冷卻，冷卻水量約0.5t/h左右。（4） 調節門 有圓形風筒和11個調節葉片及其它傳動裝置組成。調節門的作用是改變通過風機的流量并隨之改變風機的壓力，用戶應根據情況配電動執行器來控制調節門的開閉，檢修時要注意調節門切不可裝反。
