一、概述:

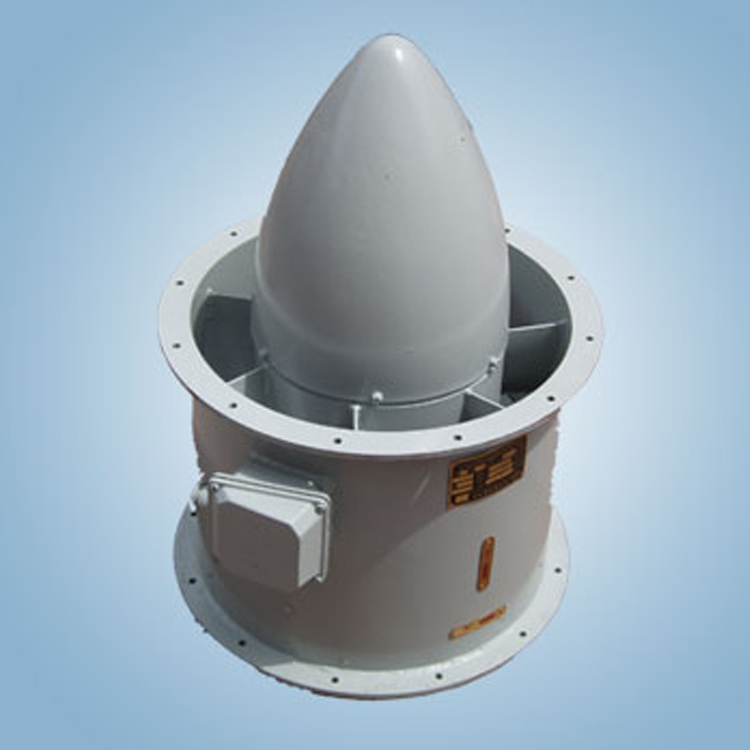

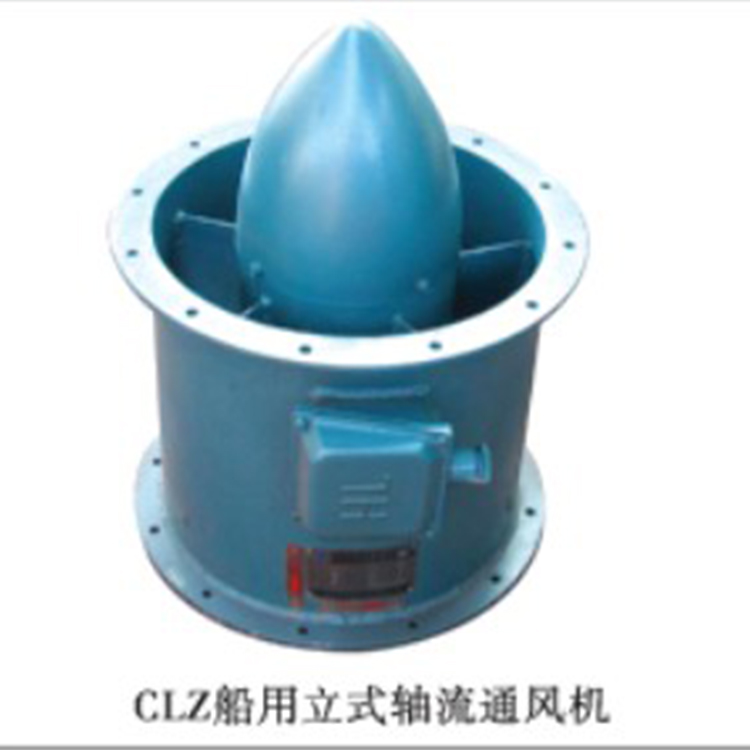

船用立式軸流通風機(以下簡稱通風機)用于船舶艙室通風換氣,既可用于向艙室輸風,也可由艙室抽風,被輸送的空氣可含有海洋空氣所具有的鹽份以及蓄電池自然蒸發(fā)所形成的少量酸蒸氣。被輸送的空氣溫度不超過50℃。
二、特點:
CLZ風機主要由電動機、葉輪、機殼、擴壓錐、整流器等部分組成。
機殼---由足夠厚的鋼板制成,由內筒、外筒及靜葉三部分組成。外筒進出口兩端有法蘭,以便與通風管道連接。內外筒中間由靜葉片連接,靜葉片同時又起導風作用。
電動機---為電機廠生產(chǎn)的專用電動機。全封閉結構,能自行通風,耐鹽霧、耐振動和沖擊,為內裝電機(裝在內筒中),電動機型式為ZZF-H型船用電機(額定電壓220V)及Y-H船用異步電動機(額定電壓220V/380V二種) 。
葉輪---由輪轂和一組機翼型葉片組成,經(jīng)嚴格的動平衡試驗,葉片采用低噪聲前掠式精制壓力鑄造合金。
整流器與擴壓錐---是為了減少氣流蝸旋擔高風機效率而設計的,整流器安裝在時風口端,擴壓錐安裝在出風口端,其材質為玻璃鋼 表面途層—途底漆和船用飾漆。
型號 | 轉速 | 流量 | 風壓 | 配電機型號 | 功率 |
CLZ1-Z | 2800 | 1600 | 200 | ZZT2/30-H | 0.2 |
CLZ1-J | AO2-H6322 | 0.25 | |||
CLZ2-Z | 2800 | 1600 | 350 | ZZT4/30-H | 0.4 |
CLZ2-J | AO2-H7122 | 0.55 | |||
CLZ3-Z | 2800 | 2500 | 300 | ZZT4/30-H | 0.4 |
CLZ3-J | AO2-H7122 | 0.55 | |||
CLZ4-Z | 2830 | 2500 | 500 | ZZT8/30-H | 0.8 |
CLZ4-J | Y-H80L1-2 | 0.75 | |||
CLZ5-Z | 2830 | 4000 | 400 | ZZT8/30-H | 0.8 |
CLZ5-J | Y-H80L1-2 | 0.75 | |||
CLZ6-Z | 2840 | 4000 | 700 | ZZT15/30-H | 1.5 |
CLZ6-J | Y-H90S-2 | 1.5 | |||
CLZ7-Z | 2840 | 6000 | 750 | ZZT22/30-H | 2.2 |
CLZ7-J | Y-H90L-2 | 2.2 | |||
CLZ8-Z | 2870 | 9000 | 800 | ZZT30/30-H | 3.0 |
CLZ8-J | Y-H100L-2 | 3.0 | |||
CLZ9-Z | 1430 | 12000 | 500 | ZZT30/15-H | 3.0 |
CLZ9-J | Y-H100L2-4 | 3.0 | |||
CLZ10-Z | 1440 | 12000 | 900 | ZZT55/15-H | 5.5 |
CLZ10-J | Y-H132S-4 | 5.5 | |||
CLZ11-Z | 1440 | 16000 | 500 | ZZT40/12-H | 4.0 |
CLZ11-J | Y-H112M-4 | 4.0 | |||
CLZ12-Z | 1440 | 16000 | 1100 | ZZT75/15-H | 7.5 |
CLZ12-J | Y-H132M-4 | 7.5 | |||
CLZ13-Z | 1440 | 25000 | 600 | ZZT75/15-H | 7.5 |
CLZ13-J | Y-H132M-4 | 7.5 | |||
CLZ14-Z | 1460 | 25000 | 1100 | ZZT130/15-H | 13.0 |
CLZ14-J | Y-H160L-4 | 15.0 |
