一、B4-68型防爆離心風機概述
1、用途
4-68型離心通風機可用于一般工廠及大型建筑物的室內通風換氣。既可用來輸入氣體,也可用來輸出氣體。所輸送的氣體應為不超過80℃的空氣和其他不自然的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許含有粘性物質,所含的塵土及硬質顆粒物不大于150mg/m2。可配備防爆電機制成B4-68型防爆離心風機。
2、形式
從電動機一側正視,葉輪順時針旋轉,稱為右旋風機,以“右”表示;葉輪逆時針旋轉,則稱左旋風機,以“左”表示。風機的出口位置,以機殼的出風口角度表示。機號No.2.8~6.3出廠時均做成一種形式,使用單位根據要求,再安裝成所需要的出風口位置,訂貨時不需注明;機號N08~12.5出風口位置調整范圍為o°~22.5°,間隔是45°;機號N016、20的出風口制成0°、90°、225°,三種固定位置,不能調整,訂貨時需注明。
風機的傳動方式有A、B、C、D四種。No.2.8-5采用A式傳動,N06.3-12.5采用C、D式傳動、N016、20采用D式傳動。
3、結構特點
機號為N02.8~5的4-68型風機主要由葉輪,機殼、進風口等部分配直聯電動機組成,Nc6.3~20除上述部分外還有傳動部分。
(1)葉輪由12片后傾翼形葉片焊接于曲線型輪蓋與平板型的轱盤中間,均為鋼板制造,并經過靜,動平衡校正,空氣性能良好,效率高,運轉平穩。
(2)機殼是用普通鋼板焊接而成的蝸形體。機殼做成兩種不同型式。No.2.8~12.5機殼做成整體,不能拆開。No16、20的機殼制成兩開式,沿中分水平面分為兩半,用螺栓連接。
(3)進風口制成收斂式癱線型整體結構,裝于風機的側面,與軸向平行的截面為曲線形狀,能使氣體順利進入葉輪,且損失較小。
(4)傳動部分由主軸,軸承箱、波動軸承、帶輪或聯軸器組成。

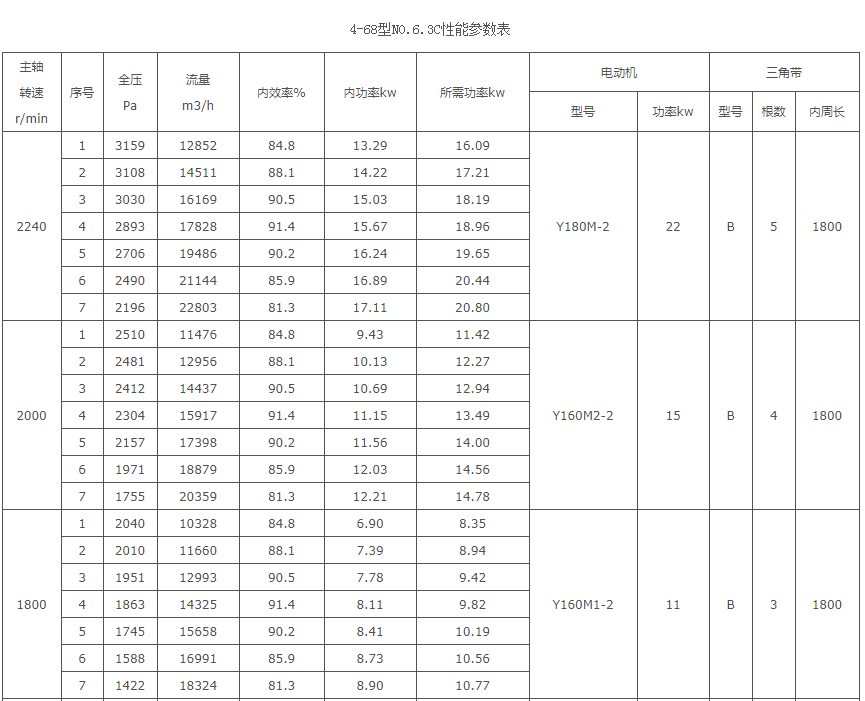

二、性能參數表
