一、產品概述

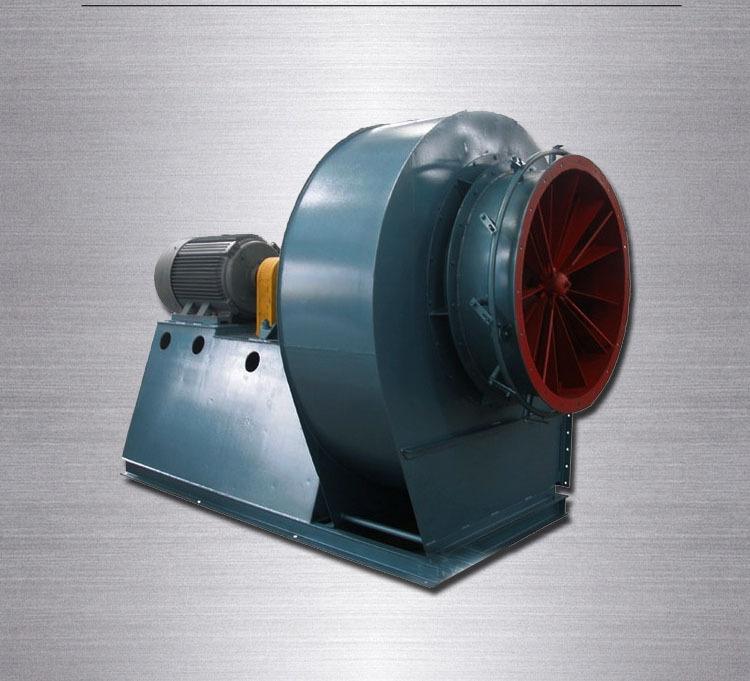

4-68、B4-68系列離心通風機一般用于工廠及大型建筑物的通風換氣,既可用作輸入氣體,亦可用作輸出氣體,本風機可輸送空氣或其它不自燃、不易爆、不揮發、對人體無害、對鋼材無腐蝕性之氣體,且氣體內不得有粘性物質,所含塵土及硬質顆粒物不大于150mg/m3,氣體溫度不得超80℃。
4-68系列離心通風機產品型式:
本風機通常制成單吸入式,機號有:NO2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。
風機可制成右旋或左旋兩種型式,從電機一端正視,葉輪按順時針?lè)较蛐D(zhuǎn)者稱右旋風機,以“右”表示,反之,稱左旋風機,以“左”表示。
風機的傳動方式分A、B、C、D四種,№2.8~5采用A式,以電機直聯傳動,風機的葉輪、機殼直接固定在電機軸和法蘭盤上(電機用D2/T2型);№6.3~12.5采用懸臂支承裝置,又分為C式(皮帶傳動,皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式;№16、20則為B式懸臂支承裝置,皮帶傳動,皮帶輪在軸承中間。
4-68系列離心通風機產品結構特征:
①4-68型風機的NO2.8~6A主要由葉輪、機殼、進風口等部分配電機直聯組成。NO6.3~20除上述部分外還有傳動部分:
②葉輪:由12片后傾機翼形葉片焊接于弧錐型的輪蓋與平板輪盤中間,均用鋼板制造,并經靜動平衡校正和超速運轉實驗,空氣性能良好,效率高,運轉平穩。
③機殼:機殼是普通鋼板焊接而成的蝸形體,機殼作成兩種不同型式,NO2.8~5機殼作成整體,不能拆開,NO16B、20B機殼作成三開式,除沿中分水平面分 為兩半外,上半部再沿垂直中心線分為兩半,用螺栓連接,以便維修時可垂直吊出轉子。
④進風口:作成收斂式流線型結構,用螺栓固定于風機入口一側。

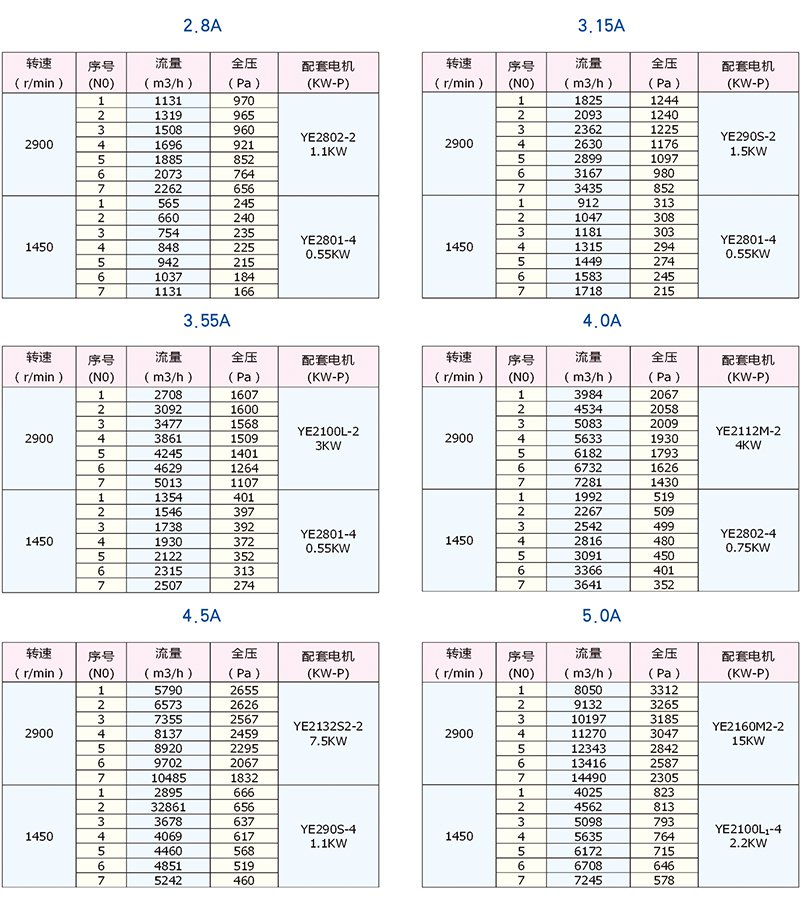

4-68、B4-68系列離心通風機性能參數表
