一、概述

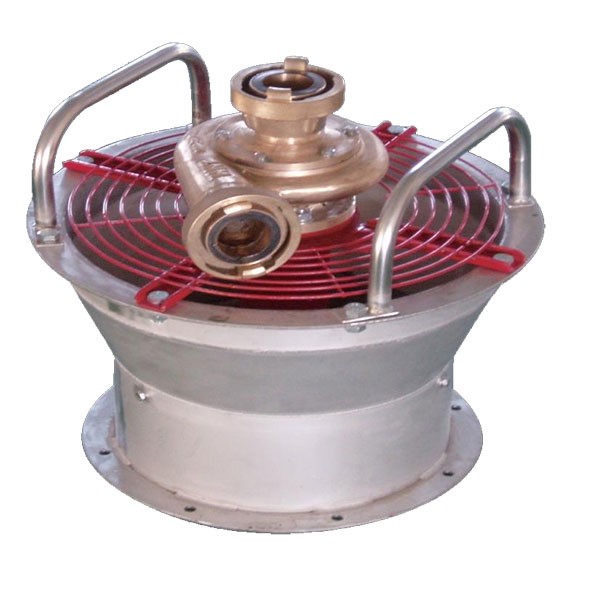

CSZ型水力驅動防爆軸流風機。具有防爆等級高,耐腐蝕、抗搖擺、震動和沖擊性強。整機結構簡單、緊湊、重量輕操作簡便,整機便攜只需一人操作即可。用消防水直接驅動,不需另加動力設備。采用封閉軸承維護工作量少。適用范圍廣可在-35C-250C 環境內驅動和輸送易燃、易爆氣體、蒸氣和有毒有害的危險性氣體。
二、結構型式
CSZ 型水力驅動防爆軸流風機由水輪機、機架、機殼、轉動體和葉輪等組成。水輪機用耐腐蝕銅合金精密鑄成。機殼用奧氏體不銹鋼焊成,葉輪用高強度鋁合金鑄成。水輪機和轉動體的密封采用機械密封和填料兩層密封。機殼與葉輪間有黃銅制成的安全環整體為無火花結構。CSZ 型風機有抽風和送風式結構,兩者不能通用。
三、適用條件
IIB~IC 級 T4~T6 組爆炸性混合物氣體的艙室和場所。環境溫度:-35C~250℃
空氣相對濕度:不大于 95%
周期性搖擺 22.5°-45(搖擺周期 5-10S) 持續橫傾:15°
持續縱傾:10° 振動:有
沖擊:有

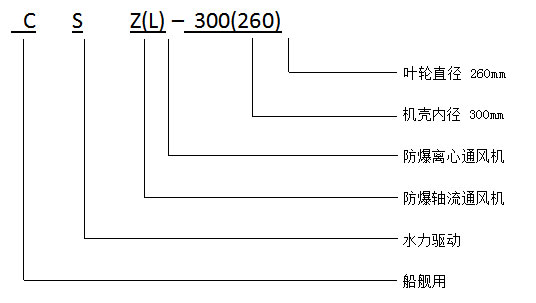

四、型號說明

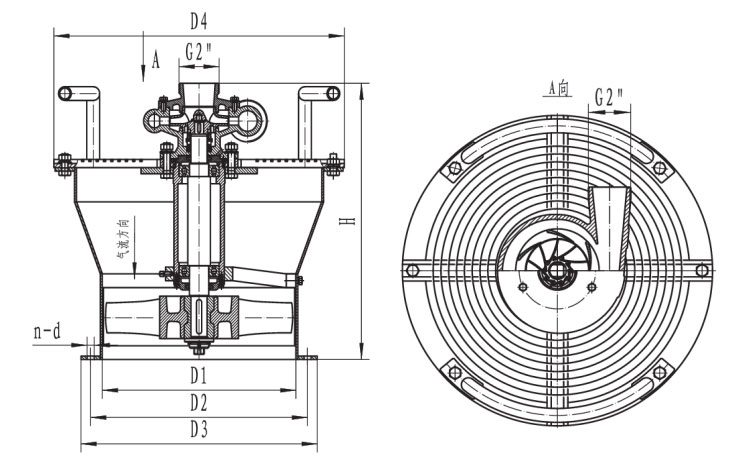

CSZ 主要性能參數及外形安裝尺寸
型號 Type | 流量 Flow rate | 靜壓 Static pressure pa | 進水壓力 Water pressure Mpa | 耗水量 Water consumption M3/h | D1 | D2 | D3 | D4 | H | n-d | 重量 Weight ≈kg |
CSZ-300 | 3000-6000 | 260-820 | 0.2-0.7 | 25-43 | Φ300 | Φ336 | Φ366 | Φ446 | 404 | 8-Φ11 | 28 |
CSZ-380 | 4000-10000 | 380-1020 | 0.2-0.7 | 28-53 | Φ380 | Φ416 | Φ446 | Φ546 | 404 | 8-Φ11 | 33 |
