1.、概述
CDZ系列艦船用低噪聲軸流通風機(以下簡稱通風機)是一種節能、低噪聲艦船用產品。具有效率高、噪聲低、運轉平穩和滿足艦船用條件要求等特點。它適用于各種艦船的通風換氣,也適用于與其它相適應的場合。
2、特點
通風機采用變環量法設計。根據通風機的參數選取合理的變環量系數,合理分配葉片各個截面上的特性速度和長度等,葉片采用闊形園弧葉片,從而充分利用葉尖處的高圓周速度,使通風機具有效率高、噪聲低、流量系數大、重量輕等特點。
通風機在設計和制造過程中充分考慮到艦船用的特殊條件要求:葉輪經過嚴格的動平衡校正、超速試驗,故通風機具有耐蝕性好、抗搖擺、抗沖擊、振動小、運轉平穩和安全可靠等特點。

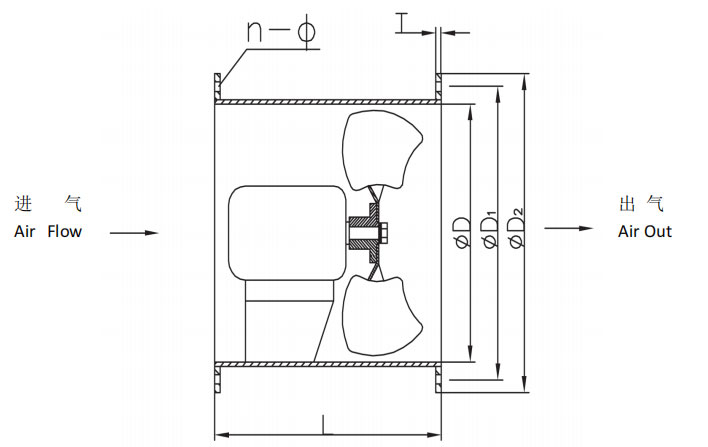

3、結構型式(Structure)
葉輪由鋁板模壓成的葉片與鋼制鍍鋅的輪盤鉚接而成,機殼與支架等由普通鋼板制成,并經防腐處理。
通風機制成從電動機端正視,葉輪按逆時針?lè)较蛐D(zhuǎn)。
由于通風機葉片由鋁板制成,故適用于低壓、大流量的場合。
通風機可配用船用交流電動機。
4、通風機適用條件
通風機可以在以下條件長期正常地工作:
環境溫度:-25℃+55℃(+50℃);
******相對濕度:95%:
橫搖:±45°(周期812S):
縱搖:15°(周期57S):
橫傾:±15°;
縱傾:士10°;
振動:有;
沖擊;有。

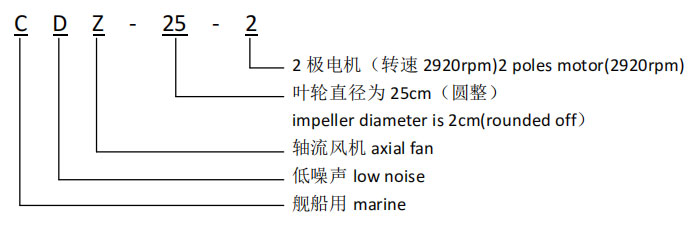

5、型號說明
