高壓風機

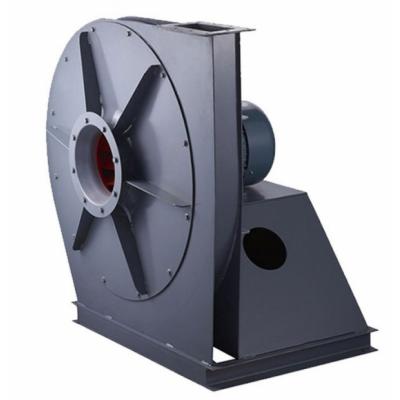

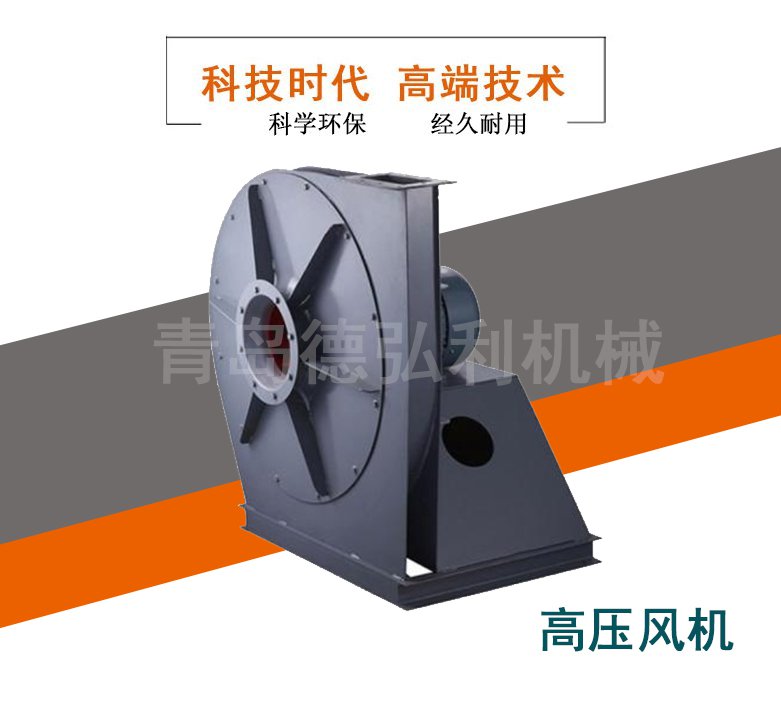

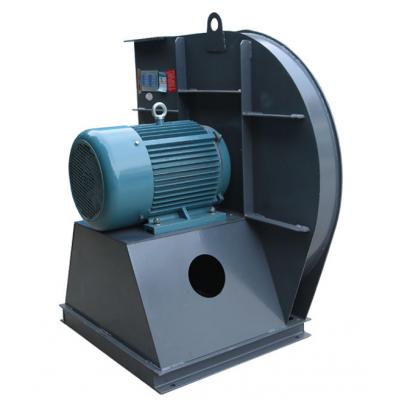

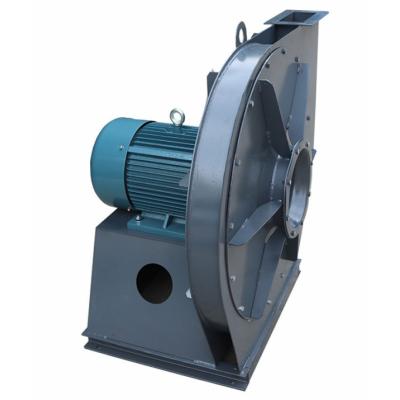

8-09.9-12型高壓風機

價格咨詢

下一個：9-19高壓風機
上一個：9-26 C型高壓離心風機

產品介紹

本公司生產風機產品型號全，風機產品的材質、風量，壓力等，可根據您的要求定制，您如果不清楚需要風機的型號，可以撥打18866391185，說明您的要求，或者使用環境。

產品介紹：

一、風機的用途
8-09、9－12型高壓離心通風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。
二、風機的型式
1、8－09、9－12型風機均為單吸入。
2、8－09。9－12型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。
3、風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。
三、風機的結構
風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成。
1.葉輪：葉輪按新的高效前向風機理論設計，葉輪成形后，經靜、動平衡校正，故運轉平穩。
2.機殼：用普通鋼板焊接成蝸形殼整體。
3.進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
4.傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。

8-09高壓離心通風機性能參數表

機號 No	傳動方式	轉速 R/min	序號	全壓Pa	流量 m3/h	所需功率 kw	電動機
機號 No	傳動方式	轉速 R/min	序號	全壓Pa	流量 m3/h	所需功率 kw	型號	功率 kw
6.8	A	2900	1	10523	675	4.62	Y132S2-2	7.5
			2	11026	944	5.82
			3	11347	1215	7.15
			4	11439	1485	8.63	Y160M1-2	11
			5	11341	1754	10.28	Y160M1-2	11
			6	11063	2024	11.96	Y160M2-2	15
			7	10634	2295	13.60	Y160M2-2	15
7.1	D	2900	1	11472	768	5.53	Y132S1-2	5.5
			2	12021	1075	6.96	Y132S2-2	7.5
			3	12371	1383	8.71	Y160M1-2	11
			4	12471	1690	10.42	Y160M1-2	11
			5	12364	1997	12.30	Y160M2-2	15
			6	12061	2304	14.35	Y160M2-2	15
			7	11594	2612	16.61	Y160L-2	18.5
			8	11016	2919	18.38	Y160L-2	18.5
8	D	2930	1	14867	1110	10.36	Y160M1-2	11
			2	15579	1554	13.04	Y160M2-2	15
			3	16033	1998	16.31	Y160L-2	18.5
			4	16163	2442	19.51	Y180M-2	22
			5	16023	2887	23.04	Y220L1-2	30
			6	15632	3331	26.88	Y220L1-2	30
			7	15026	3775	31.11	Y200L2-2	37
			8	14277	4219	34.43	Y200L2-2	37
8.5	D	2950	1	17013	1341	14.32	Y160M2-2	15
			2	17828	1877	18.02	Y160L-2	18.5
			3	18347	2414	22.54	Y200L1-2	30
			4	18496	2950	26.97	Y200L1-2	30
			5	18338	3487	31.85	Y200L2-2	37
			6	17888	4023	37.15	Y225M-2	45
			7	17196	4560	43.00	Y225M-2	45
			8	（16339）	（5096）	（47.59）
9	D	2950	1	19073	1591	19.05	Y180M-2	15
			2	19988	2228	23.98	Y200L1-2	30
			3	20569	2865	30.00	Y200L1-2	30
			4	20736	3502	35.90	Y200L2-2	37
			5	20558	4138	42.37	Y225M-2	45
			6	20054	4775	49.44	Y250M-2	55
			7	19278	5412	57.22	Y280S-2	75
			8	18318	6049	63.33
9-12型高壓離心通風機性能表
6.8	A	2930	1	11590	1700	9.32	Y160M-2	15
			2	11820	2160	11.59
			3	12000	2620	13.57
			4	12140	3080	15.93	Y160L-2	18.5
			5	12120	3540	18.27	Y160L-2	18.5
			6	11980	4000	20.55	Y180M-2	22
			7	11740	4460	22.60	Y180M-2	22
7.1	A	2900	1	12347	2074	12.10	Y160M2-2	15
			2	12661	2658	15.02	Y160M2-2	15
			3	12807	3000	16.43	Y160L-2	18.5
			4	12896	3242	18.02	Y160L-2	18.5
			5	13024	3826	21.14	Y180M-2	22
			6	12935	4410	24.30	Y200L1-2	30
			7	12739	4990	27.65	Y200L1-2	30
7.4	D	2900	1	13416	2349	14.88	Y160M2-2	15
			2	13749	3010	18.47	Y160L-2	18.5
			3	14004	3371	22.16	Y180M-2	22
			4	14142	4332	25.99	Y200L1-2	30
			5	14053	4993	29.89	Y200L1-2	30
			6	13838	5654	33.99	Y200L2-2	37
			7	13465	6315	38.07	Y225M-2	45
7.7	A	2930	1	14543	2349	15.81	Y180M-2	22
			2	14887	3010	19.60	Y180M-2	22
			3	15171	3671	23.52	Y200L1-2	30
			4	15319	4332	27.59	Y200L1-2	30
			5	15220	4993	31.72	Y200L2-2	37
			6	14985	5654	36.07	Y200L2-2	37
			7	14583	6315	40.40	Y225M-2	45
8	D	2950	1	16216	2996	22.97	Y200L1-2	30
			2	16528	3824	28.24	Y200L1-2	30
			3	16931	4651	33.98	Y200L2-2	37
			4	17096	5478	39.78	Y225M-2	45
			5	16931	6306	45.52	Y225M-2	45
			6	16729	7133	51.83	Y250M-2	55
			7	（16216）	（7960）	（57.84）
9	D	2970	1	20803	4295	42.24	Y225M-2	45
			2	21202	5481	51.93	Y250M-2	55
			3	21719	6667	62.48	Y280S-2	75
			4	21931	7853	73.15	Y280S-2	75
			5	21719	9039	83.71	Y280M-2	90
			6	（21461）	（10225）	（95.31）
			7	（20808）	（11411）	（106.40）
注：以上打括號者一般不選用。
