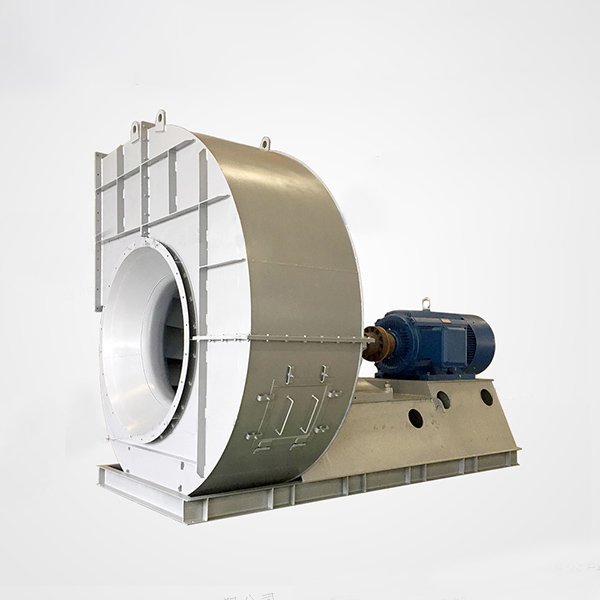

青島風機廠家為您解析4-73型離心通引風機
發布時間：2020-04-25 09:42
青島德弘利風機自成立以來，自主研發了許多高耐磨、低噪聲的，高效節能風機，除塵環保風機，高溫鍋爐引風機等，受到了客戶的一直好評。作為一家青島風機生產廠家，不斷研發生產，為客戶排憂解難是德弘利風機不斷努力的方向。現在為大家詳細解析一下4-73型離心通引風機
一：4-73型離心通引風機介紹
1.輸送氣體種類：4-73型離心通引風機適用于火力發電廠中蒸汽鍋爐的送、引風系統，也是鍋爐風機的一種，輸送的氣體為空氣和其它不自燃的，對人體無害的氣體。輸送氣體的溫度不得超過80℃，引風機輸送氣體溫度不得超過250℃。
2、引風機是必須加裝除塵裝置，以保證進入風機的煙氣中含塵量盡量少。
二、4-73型離心通引風機分類
1.風機可制成右旋和左旋兩種形式。如未說明角度，德弘利機械默認角度為右旋90°
2.風機的出口位置，以機殼的出口角度表示， 有№8-31.5等14個機號。
3.風機的傳動方式為D式，電機與風機聯接均采用彈性聯軸器直聯傳動。
三、4-73型離心通引風機主要組成部分的結構特征
該類型D式風機主要由葉輪，機殼，進風口，調節門，傳動組等組成。
1.葉輪：由12枚后向型機翼葉片，錐形前盤和平板形后盤三者焊接，后盤與軸盤采用鉚接；由于采用了機翼型葉片設計，保證了風機的高效率以及底噪音的特點。葉輪成型后經靜、動平衡校正，空氣動力性能良好，效率高，運轉平穩，安全可靠。
2.機殼：用普通鋼板焊接成蝸殼型整體，也可根據實際需要制成兩開式或三開式。在蝸板上裝有清灰門，便于清除堆積在葉片處和機殼內的積灰，以保證葉輪的平衡性和氣動性能。
3.進風口：制成整體，用螺栓固定于機殼入口處，進風口內形狀呈收斂、流線型，能使氣體均勻進入葉輪，損失較小。
4.傳動組：有主軸，軸承箱，聯軸器組成，主軸由優質碳鋼制成。軸承箱為整體結構，采用滾動軸承，以支撐葉輪使其安全運轉。軸承箱上裝有溫度計和油位指示器。潤滑油采用30#機械油。軸承箱經過改造裝有擋油環，側蓋處加甩油槽和回油環等四道密封結構，有效的防止漏油。引風機軸承箱運用循環水道冷卻，其用水量為0.5-1.0m3/h。
5.調節門：用來調節風機流量的大小。調節門葉片為花瓣形，軸向安裝在進風口前，由于采用了外部傳動結構，轉動靈活方便，調節范圍由90°（全閉）到0°（全開）。調節門的搬把位置從進風口方向看在右側。對右旋風機，搬把從下向上推，是由全閉到全開方向，對左旋風機，搬把從上向下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好的潤滑。潤滑脂采用二硫化鉬高溫（260℃）潤滑脂，風機在高溫運轉時，仍能保證潤滑作用。
四、4-73型離心通引風機的特點及
4-73-8型離心通引風機有效率高、節能（系統匹配性好）、噪音低、運轉平穩、調節性能好等特點 。
